江蘇淮安河卵石洗沙零排放案例

發布時間：2019-01-07

     江蘇的園林藝術聞名國內外，小橋流水人家是江蘇的代名詞，江蘇還是河卵石的一個重要生產基地。洛陽隆中重工走進了美麗的江蘇淮安，為用戶河卵石制砂提供了專業的機械設備。為保證本次項目的圓滿完成，我公司派遣工程技術人員到現場指導安裝，事先制定合適的安裝工藝規程，并嚴格按公司的安裝工藝實施，確保設備安裝無誤。并在場地進行了安裝調試，確保機器正常運轉。

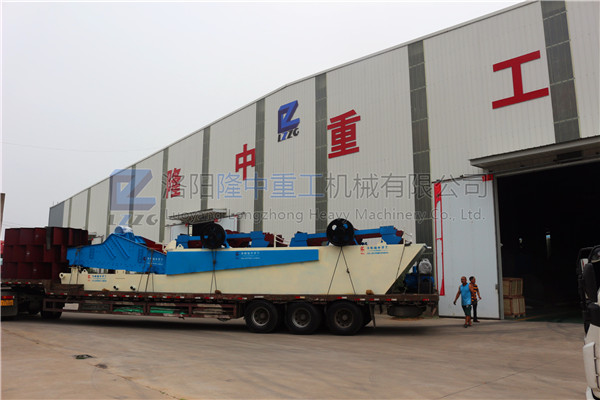

零排放發貨圖
上圖：零排放發貨現場

 一、客戶需求

1、物料類型：河卵石制砂

     （1）、原料成分：40% 0-5mm砂、60%5-100mm河卵石。

     （2）、原料經破碎后進入圓振篩，篩下物料粒徑<5mm，水量150m3/h

     （3）、回收干排后尾水處理，水量120m3/h，尾水含固量約≤10%

2、客戶要求：成品砂150T/h。

二、所需設備

1、河砂洗選、回收、干排設備

     （1）洗砂回收一體機（型號：2LZ36-75）

2、尾水處理零排放設備

     （1）三氫凈化體（型號：S-6000）

     （2）廂式壓濾機（型號：G2502-125）2臺

注：以上設備總功率168.7kw

三、設備配置參數

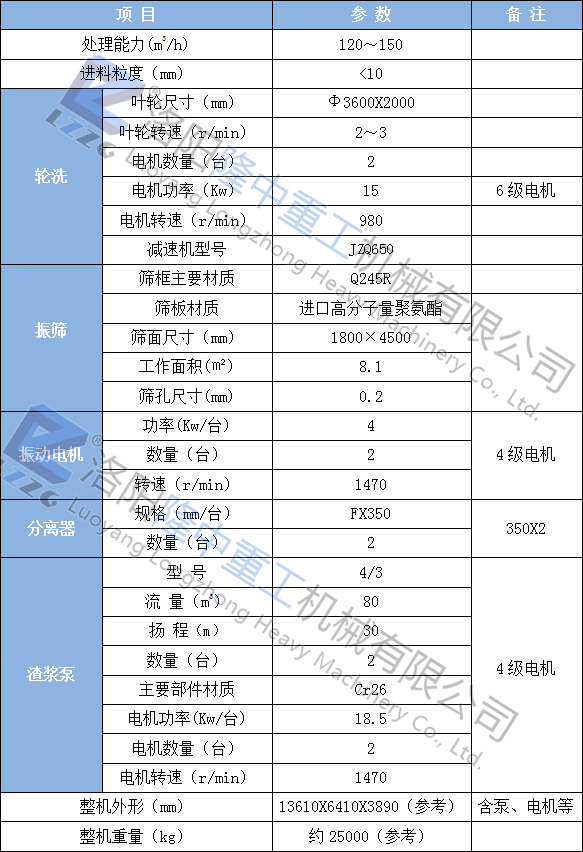

1、2LZ36-75洗砂回收一體機


注：單機裝機功率75Kw

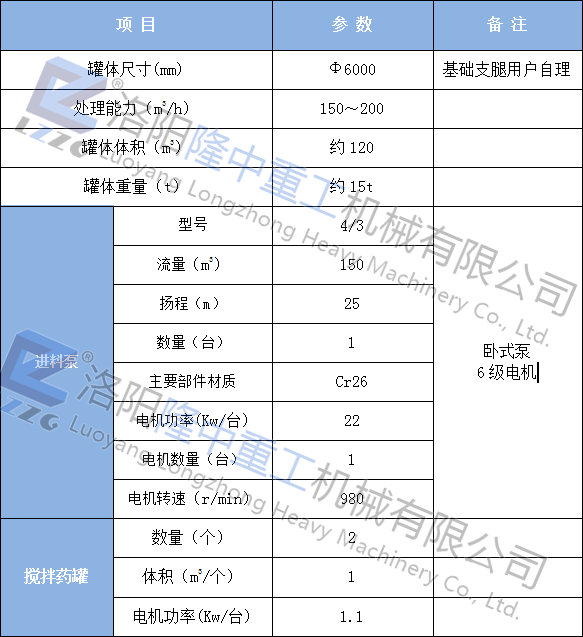

2、S-6000三氫凈化體


注：單機裝機功率24.2kw

設備包含：

     （1）三氫凈化體主體（罐體+爬梯+上平臺護欄）

     （2）加藥攪拌罐（2個/臺）

     （3）立式泵1臺

     （4）返沖洗管道等內部組件

3、G2502-125廂式壓濾機


注：單機裝機功率34.75kw

該設備包含：

     （1）廂式壓濾機主機

     （2）壓濾機清水流槽

     （3）壓濾機入料返流保護管、壓力表等

     （4）壓濾機專用泵（每臺壓濾機配一臺泵）

四、實施方案

     本方案對河卵石經破碎篩分后的細砂的清洗回收，及尾水凈化處理，實施方案如下：

     D一步：利用洗砂回收一體機，實現圓振篩篩分后篩下物料的洗凈與回收。

     第二步：利用三氫凈化體，實現上述細砂回收機、洗砂回收一體機作業后的尾水凈化、泥水分離。

     第三步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅，實現泥水分離。

本方案處理水量150m3/h。

五、工藝流程

     圓振篩篩下物經流槽進入洗砂回收一體機（2LZ36-75）葉輪水箱,經過清洗后大部分物料由輪斗倒入振動篩進行脫水，溢流料漿再經洗砂回收一體機配置渣漿泵抽取進入分離器，分離器底流進入振篩篩板上，產出成品細砂。分離器返水進入返水箱，并自流進入污水中轉水池,污水中轉水污中的廢水由立式泵抽取進入三氫凈化體。經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。

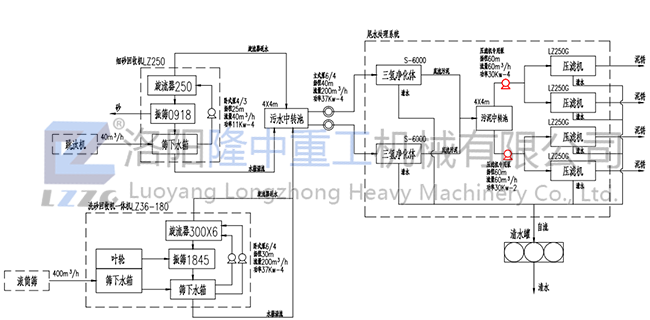

上圖：零排放項目安裝設計

江蘇淮安河卵石制砂施工方案圖
上圖：江蘇淮安河卵石制砂施工方案

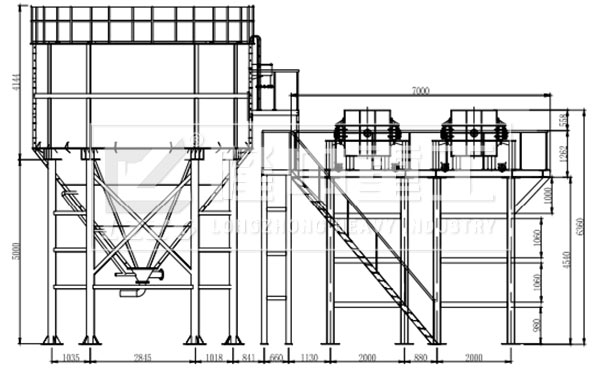

現場設備安裝圖
上圖：現場設備安裝規劃

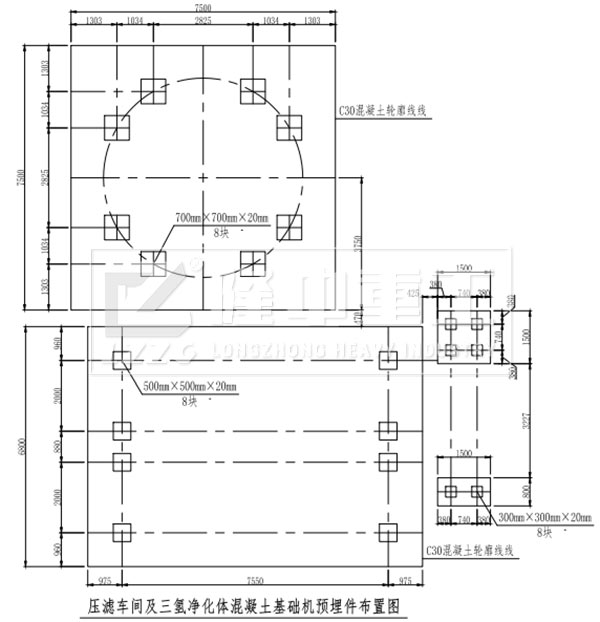

壓濾車間及三氫凈化體混凝土基礎機預埋布置


六、實現的功能及預期達到的目標

1、實現的功能

     （1）泥砂分離-物料中固體顆粒的回收與脫水。

     （2）泥水分離-前期作業產生的尾水凈化。

     （3）固廢干排-尾水中固體廢棄物的干排、干堆處理。

2、預期達到的目標

     （1）實現物料中固體顆?；厥彰撍?200目以上固體顆?；厥章蔬_80～90%，脫水后物料的含水率達到16～20%。

     （2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放標準。清水回用率大于90%，符合***關于工業采礦、選礦等有關水資源重復利用標準。

     （3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到***關于固體廢棄物干堆干排或混合填埋標準。

     在本次施工結束后，我公司還為使用單位提供了設備使用的培訓服務，并通過協議等形式確保了售后服務的完善，讓用戶買的放心，用的舒心。本次項目是我公司洗沙回收零排放設備的又一次應用范例，希望洗沙零排放技術走的更遠，我們一直在路上！
