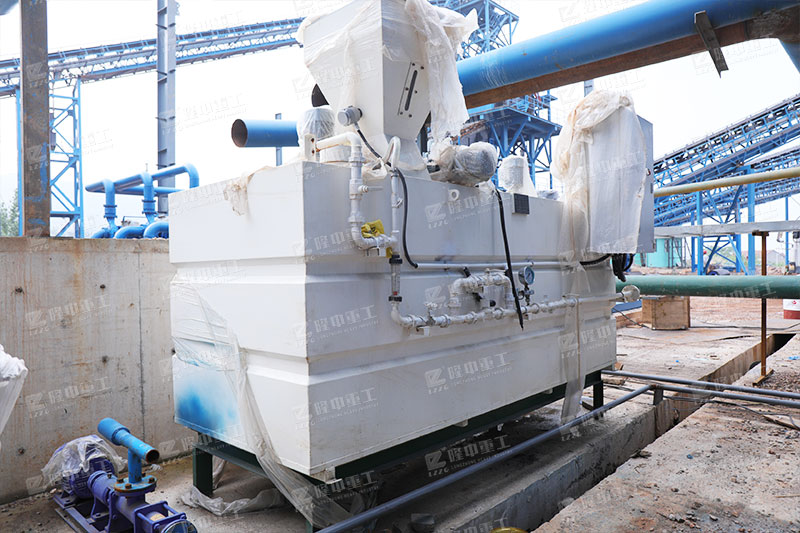

上圖：自動加藥系統湖北運行現場

產品介紹

     自動加藥系統，廣泛應用于電廠、化工、水廠、礦上骨料加工尾水等需要添加凈化機、絮凝劑的水處理系統，可以給水處理提供連續穩定的所需藥劑。

     在礦山、骨料加工、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦等處理作業后端，經常會配備污水處理工藝。而在污水處理工藝中經常遇到要添加一定比例的催化作用的藥劑溶液。由于整個生產工藝為連續作業，所以要求添加藥劑也應為連續的并且要定時定量添加。隆中JY系列自動加藥系統就是為了滿足此需求進行研發的。

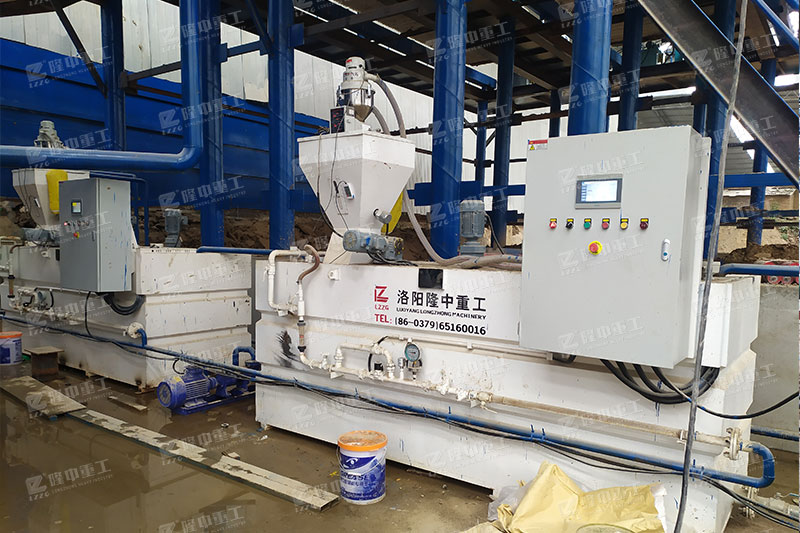

上圖：自動加藥系統陜西運行現場


適用場景

1、水處理中投加絮凝劑、消毒劑、酸堿液等

2、冷卻水、循環水中投加阻垢劑、水質穩定劑等

3、化工、印染行業中投加酸、堿液于其他溶液。

組成結構

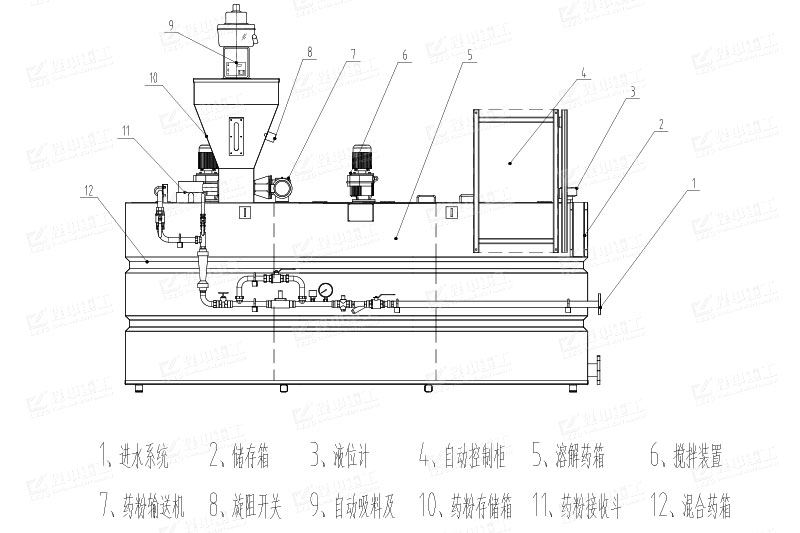

上圖：JY系列自動加藥系統結構圖


     加藥裝置主要由溶液箱、攪拌器(可選)、計量泵、控制柜、管路、緩沖器、壓力表、Y型過濾器、液位計、液位傳感器(可選)、電導率(可選)、PH儀(可選)、 腐蝕在線監測儀(可選)支架等組成。

優勢特點

1、加藥裝置各部件均集中安裝在一個機架上，緊湊合理的組合成獨立的加藥單元，大大減少了化學設計和現場安裝的工作量和減少占地面積。

2、溶液箱配有板液位計，可實現就地顯示，并具有低液位停泵保護功能。

3、可實現就地手動調節加藥和自動加藥，各電器、儀表均集中裝配在電器柜內，結構緊湊，投運調試和操作安全方便。

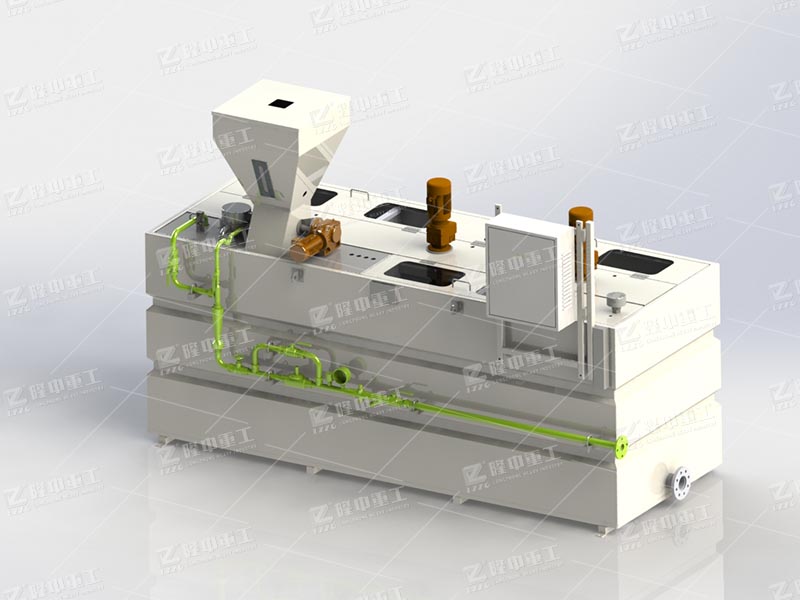

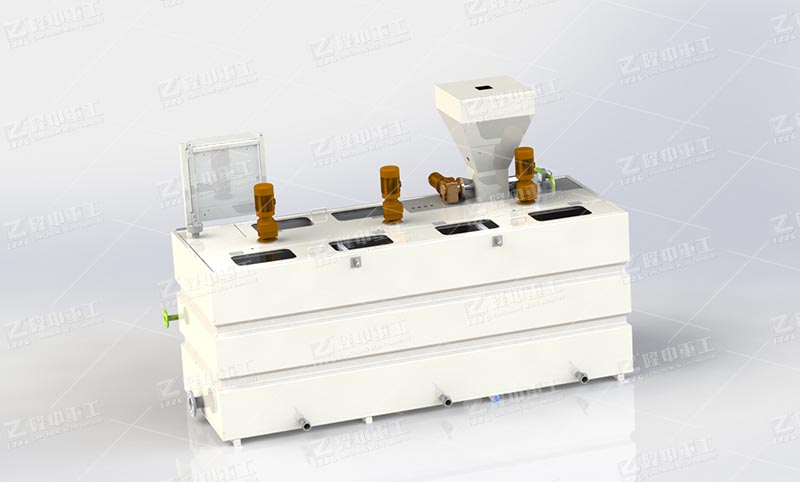

上圖：JY系列自動加藥系統


操作方式

1、將PH儀旋入PH儀接口，連接加藥裝置各管路，然后檢查每個螺紋接口，加以固緊，以免流體泄漏。

2、連接計量泵的電源，打開電控柜接線盒，將符合計量泵電動機要求的三相四線制電源線接入對應的接線端子。

3、關閉排污閥。

4、按照所需配制的藥液濃度，根據藥劑的槽容積及藥劑純度，計量出藥量、水量，將藥加入藥液槽，打開給水閥門，加入所需要的水量。

5、配制溶液：將一定數量的藥劑(固體或液體)，倒入溶液箱中，開啟給水閥注水，當液面達到規定液面時停止注水，將計量裝置調至所設要的投藥量，再打開溶液箱截止閥便開始投藥。

6、投加藥劑：開啟加藥系統的閥門，將計量泵加藥量調整到某一數值，啟動計量泵，向加藥點投加藥劑，不斷調整計量泵加藥量，使加藥量滿足工藝要求，若不能滿足，需重新調整配制藥液濃度。自動加藥裝置配置計量泵，計量泵為正排量形式，可調節沖程。

7、溶液箱中殘存物可通過排污管排出;溶液箱液位可根據液位計。

8、當加藥箱中的藥液低于比較低液位時，加藥泵自動停止工作。

9、當加藥箱中的藥液液位值大于或者小于某一數值時(其數值參照附件液位儀說明書自行設定)，加藥泵自動停止工作。

10、計量泵(具體操作見計量泵使用說明書)

11、根據藥品的清潔程度，應定期對溶液箱進行清洗。

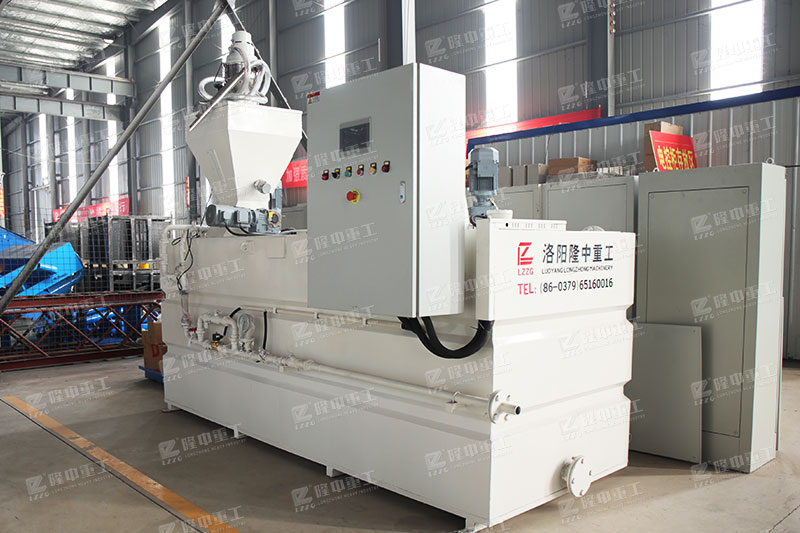

上圖：JY系列自動加藥系統


注意事項

1、配制藥液時嚴格按照操作規程及使用說明書進行;

2、雜物不得混入藥液中，以免堵塞加藥泵、流量計等;

3、根據進水量與下達的投加藥劑通知單，要及時加藥量，達到佳處理效果。

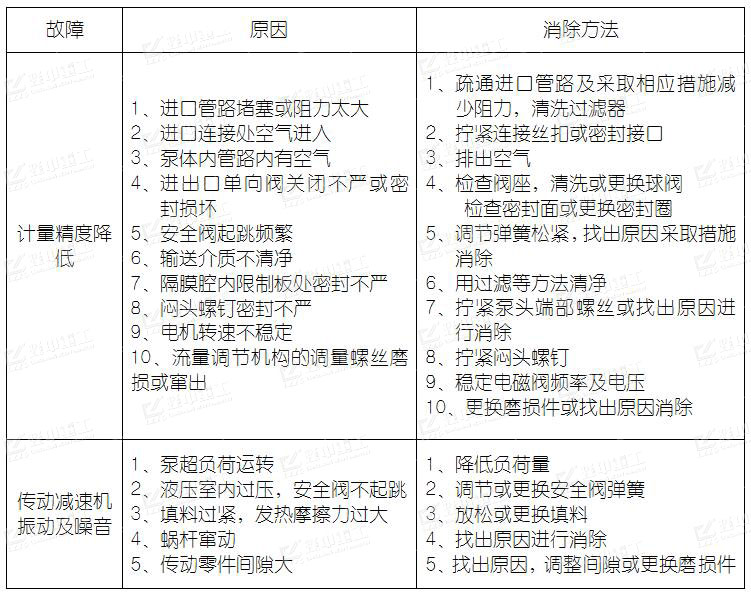

上圖：自動加藥系統故障與解決辦法

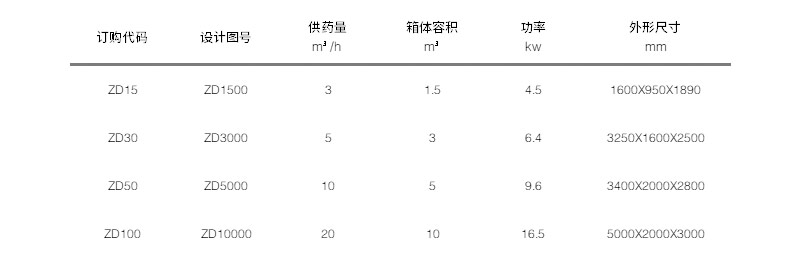

設備參數
