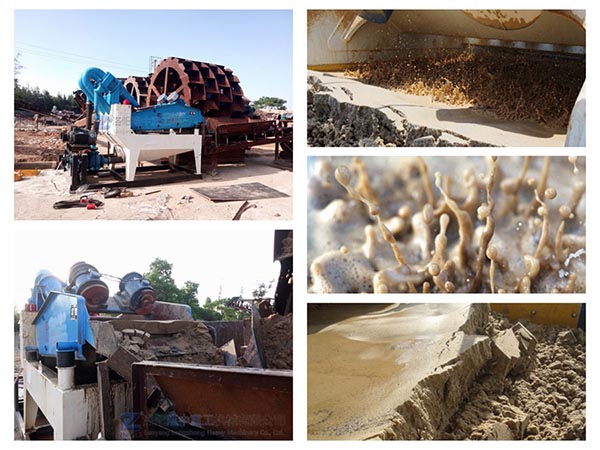

河南南陽細沙回收機運行現場展示

產品概述

       細沙回收機是隆中重工針對漿狀物料脫水、脫介、脫泥開發的設備，該機設備主要用于對輪斗洗砂機或螺旋洗砂機工作中產生的洗沙廢水中的細沙進行回收脫水作業，該設備可以有效的解決制砂行業的細沙流失問題，是隆中重工的專利產品。

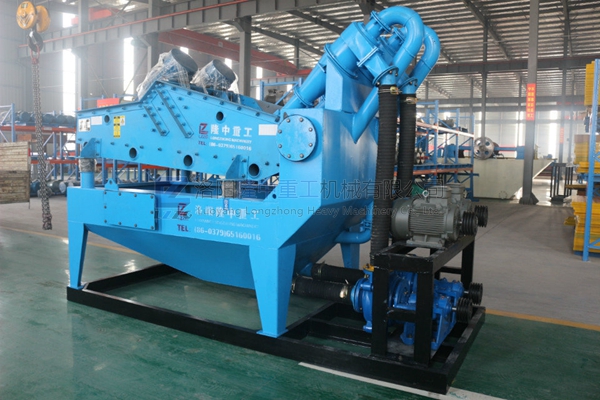

上圖：LZ550細砂回收機

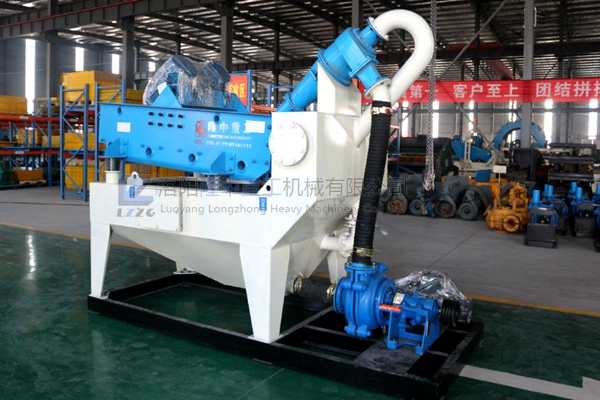

上圖：LZ250細砂回收機


研發背景

       從國內外大中型石料廠、洗沙場、人工制砂生產線來看，90%以上是應用濕法生產線，一般采用料倉→喂料機→破碎機(一級或者二級、三級破碎設備)→洗選設備(螺旋洗砂機或者葉輪洗砂機)→篩分設備→成品料。濕法生產線顧名思義就是采用水洗骨料，也就避免不了從洗砂機中流失一部分成品砂，尤其是0.16-0.2mm以下的細砂流失.為嚴重，流失率高達20%以上，這樣造成的后果有以下幾個方面：

       1、0.2mm以下細砂流失，影響了砂子的級配，造成級配不合理，細度模數不合理，大大降低了機制砂的產量;

       2、過多的細砂和污泥的進入沉淀池，造成沉淀池淤積，不僅污染環境，而且頻繁清理沉淀池的費用也很高昂;

       3、大量細砂流失，大大降低了客戶的收益。

       為解決上述問題，我公司成功研制了LZ系列細沙回收機，該機是隆中吸收國外的先進技術，結合砂粉的實際情況而設計的具有先進水平的細料提取裝置，廣泛應用于水電站砂石骨料加工系統、玻璃原料加工系統，人工制砂生產線、選煤廠粗煤泥的回收及環保工程(泥漿凈化)等，可有效解決細砂回收問題。

上圖：細沙回收機出砂效果

工作原理

       LZ系列細沙回收機設計合理，使用方便，主要有以下結構部件組成：由電機、真空高壓泵、泥沙分離器、TS脫水篩、清洗槽、返料箱等。除此之外，隆中還可根據客戶現場水量和含沙量的不同，結合具體處理工藝流程，為客戶定制單泵單分離，雙泵雙分離等不同類型的細砂回收機產品。

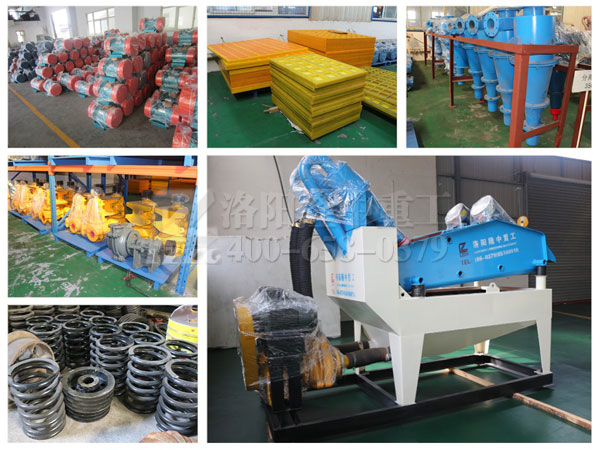

上圖：配件展示

       工作流程：洗砂機溢流的洗沙廢水與細沙回收機的清洗槽相連，而后通過渣漿泵將清洗相中的砂水混合物輸送至泥高壓分離器中，通過高速離心力和額定的入料壓力，旋流器將礦漿中的細沙分離，分級濃縮后濃度提升至60-70%的細砂經沉砂嘴提供給脫水篩，在篩機振動的作用下，細砂與水有效分離，處理好的細沙經出料口排出，而少量的細砂、泥漿等則經返料箱再回到清洗槽，循環往復，從而實現對洗沙廢水中的細沙回收、脫水、干排的目的。隆中細沙回收機回收物料的濃度為70%-85%。調節細度模數可以通過改變泵轉速、改變砂漿濃度、調節溢流水量、更換出砂漿嘴來實現。

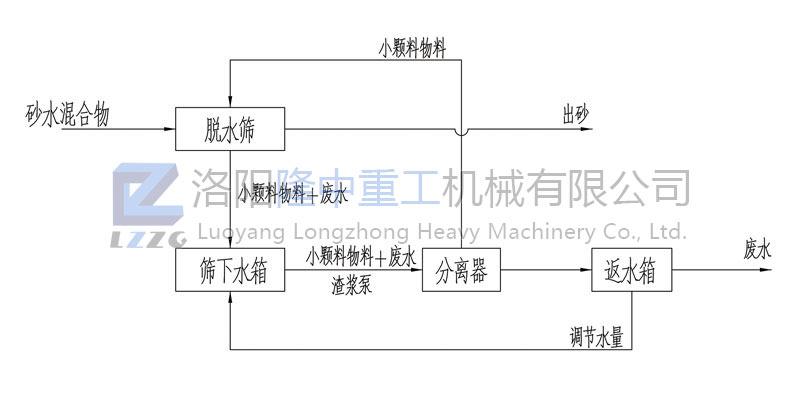

上圖：細沙回收機工作流程原理

配件性能

1、聚氨酯篩網

       其內自潔性能，不堵孔、篩分效率高、使用壽命長由于聚氨酯彈性篩網使用鋼絲繩為骨架材料，再加上聚氨酯本身具有非常高的彈性模量，高強度吸收沖擊力、高耐磨，因而具有很高的拉伸強度，其承載能力是橡膠篩網的2.5倍以上。其使用壽命與普通金屬篩網相比提高8-10倍，是不銹鋼篩面的3倍，是天然橡膠的3.9倍，是目前世界上耐磨性能.佳的篩面材料。

2、泥沙分離器

       高耐磨原料，高彈性，高強度，高耐磨、抗扯、切等特點泥沙分離器其分離原理是離心沉降。當待分離的料漿以 的壓力從泥沙分離器周邊進入泥沙分離器后被迫作回轉運動。由于其受到的離心力、向心浮力、流體拽力等大小不同，料漿中的固體粗顆粒克服水力阻力向器壁運動，并在自身重力的共同作用下，沿器壁螺旋向下運動，細而小的顆粒及大部分水則因所受的離心力小，未及靠近器壁即隨料漿做回轉運動。

3、真空高壓泵

       采用.新型的真空高壓泵，動力降壓，密封，漿體不易泄漏。真空高壓泵為耐磨節能型真空高壓泵。采用 上先進的設計理論，按.小損失原則設計，使過流部件的形狀與漿體流動狀態達到了理想狀態。

4、復合彈簧

       橡膠彈簧螺旋復合彈簧具有橡膠彈簧的非線性和結構阻尼的特性，又具有金屬彈簧大變形和承載能力大的特性，其穩定性和承載能力由于橡膠彈簧。

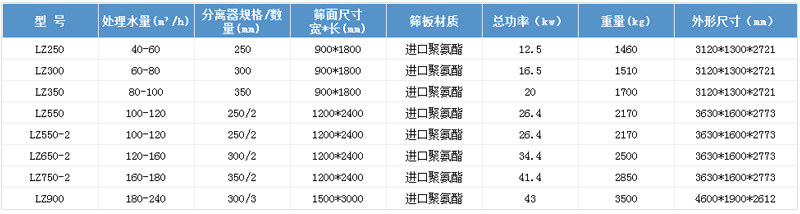

設備參數
